Pellets - Ratgeber

Thema 1: Holzpellets richtig lagern

Pellets aus dem nachwachsenden Rohstoff Holz sind eine sehr effiziente Form der Wärmegewinnung. Damit Ihre moderne Holzpellets - Heizanlage optimal arbeiten kann, muss neben der Verwendung hochwertiger Holzpellets der Lagerraum als Schnittstelle richtig funktionieren. Außerdem ist die Lagersicherheit ein wichtiges Thema.

Unsere Aufführungen und Empfehlungen geben einen groben Überblick zum Thema Pelletslager. Weiterführende Infos erhalten Sie vom Deutschen Pelletsinstitut (DEPI). Die Broschüre zur „ Lagerung von Holzpellets – ENplus-konforme Lagersysteme“ können Sie als Kunde bei uns kostenlos beziehen (1 Exemplar pro Endkunde). Gern statten wir sie auch kostenlos mit dem von der DEPI entworfenen Aufkleber "Sicherheitshinweise für Pelletslager" aus

Parameter für Holzpellets ENplusA1

ENplus A1 Holzpellets
Parameter	Einheit	Eigenschaft	Prüfnorm
Durchmesser	mm	6 ±1 oder 8 ± 1 mm	ISO17829
Länge	mm	3,15 < L ≤ 40	ISO17829
Wassergehalt	m-%	≤ 10	ISO 18134
Aschegehalt	m-%	≤ 0,7	ISO 18122
Mechanische Festigkeit	m-%	≥ 98,0	ISO 17831-1
Feinanteil < 3,5 mm	m-%	≤ 1,0	ISO 18846
Temperatur vor Auslieferung	°C	≤ 40	-
Heizwert	kWh/kg	4,6	ISO 18125
Schüttdichte	kg/m³	600 ≤ Schüttdichte ≤ 750	ISO 17828
Ascheerweichung	°C	≥ 1200	CENT/TC 15370-1
Additive	m-%	≤ 2	-
Stickstoff	m-%	≤ 0,3	ISO 16948
Schwefel	m-%	≤ 0,04	ISO 16994
Chlor	m-%	≤ 0,02	ISO 16994
Arsen	m-%	≤ 1	ISO 16968
Kadmium	m-%	≤ 0,5	ISO 16968
Chrom	m-%	≤ 10	ISO 16968
Kupfer	m-%	≤ 10	ISO 16968
Blei	m-%	≤ 10	ISO 16968
Quecksilber	m-%	≤ 0,1	ISO 16968
Nickel	m-%	≤ 10	ISO 16968
Zink	m-%	≤ 100	ISO 16968



Planung Pelletslager

Lagertyp Pellets

Grundsätzlich wird zwischen individuell errichteten und vorgefertigten Lagertypen unterschieden.

Individuell gebaute Lagersysteme haben meist eine optimale Raumausnutzung. Durch Eigenleistung können die Kosten gesenkt werden. Häufig beobachten wir, dass Probleme bei Statik wie auch beim Befüll- und Austragungssystem auftreten können. Es sollte daher möglichst mit Fachleuten geplant werden.

Der Vorteil von vorgefertigten Lagersystemen ist, dass diese neben dem eigentlichen Lagerbehälter auch das Befüll- und Austragungssystem beinhalten. Weiterhin sind die statische Festigkeit und eine zuverlässige Staubabdichtung gegeben. Mittlerweile wird auf dem Markt eine Vielzahl verschiedener Systeme für alle Bedarfsrichtungen angeboten.

Lagergröße Pellets

Kleinere Anlagen im Privatbereich sollten möglichst den gesamten Jahresbedarf an Holzpellets lagern können. Somit kann kostengünstig und einmalig außerhalb der Heizsaison getankt werden.

Aus dem Gebäudeenergieausweis kann der Wärmebedarf Ihres Hauses entnommen werden. Dazu wird der Energiebedarf für Heizung, Warmwasser und Lüftung addiert und mit der Wohnfläche multipliziert. Laut DEPI entspricht der Jahresbedarf an Pellets (Gewicht in kg) etwa einem Viertel des Wärmebedarfs (kWh, bezogen auf den Gebäudeenergieausweis). Es wird davon ausgegangen, dass der Heizwert der Pellets bei etwa 5 kWh/kg und mit einem Jahresnutzungsgrad der Heizung von 0,8 angesetzt ist. Für kältere Winter sollte allgemein der Faktor 1,2 angesetzt werden. Somit wird ein nachtanken im Winter verhindert.

Weitere Faktoren zur Berechnung der Pellets-Lagermeng:

• Schüttdichte Pellets: ca. 650 kg/m³
• Schrägbodenlager reduziert um Raum-Lagervolumen um ca. 40%
• Einblasstutzen: Abstand zur Decke beachten, Lager kann nicht darüber bzw. nie vollständig befüllt werden

Tabelle DEPI – Lagergrößen in Abhängigkeit vom Wärmebedarf

Beschickungssystem

Lage

Der Stellplatz für den Pellets-Liefer-LKW sollte eine Wegbreite von mindestens 3 Meter, eine Oberhöhe von 4 Meter und eine Achslast 10 Tonnen aufweisen. Einfahrt- und Wenderadien sollten zusätzlich gegeben sein. Der Anschluss der Befüllleitung zum Bunker sollte für den Fahrer gefahrlos erreichbar liegen. Je kürzer der Anschluss vom Fahrzeug zum Einblasstutzen, umso geringer die Einblaskosten und umso besser nachher die Pelletsqualität im Bunker. Die maximale Schlauchlänge für garantierte ENplus-A1 Qualität liegt bei 30 Meter. Auf Wunsch können wir auch weitere Strecken bewältigen. Ein 230 V, 16 A – Elektroanschluss für das Absauggebläse sollte ebenso gut erreichbar anliegen. Beachten Sie bitte, dass der LKW-Motor während der Befüllung läuft. Wir benötigen für eine schonende Eintragung der Pellets 4 bis 6 Minuten pro Tonne (ohne Auf- und Abbau der Zuleitung).

Skizze (Pelletslager Abb.7)

Die vom äußeren Anschlussstutzen führende Befüllleitung sollte möglichst gerade verlaufen, Krümmungen sind meistens nicht vermeidbar, sollten aber auf das Minimum reduziert werden.

Befüllsystem

Als Anschlussstutzen werden Kupplungstyp „Storz Typ A, DN 100 „ verwendet. Neben dem Befüllstutzen wird eine möglichst kurze Absaugleitung benötigt (ebenfalls Storz Typ A, DN 100)

Für die Beschickung des Heizkessels vom Pelletslager werden mechanische oder pneumatische Förderungen verwendet. Diese Verbindung sollte über eine Fachfirma erfolgen. Es muss ausgeschlossen werden, dass Glut- oder Rauchgase aus dem Kessel in das Lager gelangen. Die Heizungsanlage ist nach DIN ISO 20023 also mit Zellradschleusen oder Brandschutzklappen auszustatten.

Sicherheit

Statik

Für kleinere Lagerräume mit einer Raumhöhe von ca. 2m haben haben sich folgende Wandstärken als Tragkonstruktion bewährt:

• Stahlbeton: 10 cm
• Holzkonstruktionen:10 cm Balken und Abstand 62 cm , beidseitig mit mehrschichtigen Holzplatten beplankt, Anschluss an Boden, Decke und Wände
• Tragende Wände aus Mauerziegel mit 17,5 cm Stärke (im Verband gemauert, verputzt, Ecken verstärkt und mit der Decke verbunden)

Wände aus Porenbeton sind ohne statischen Nachweis nicht zu empfehlen.

Größere Lager mit über 10 Tonnen Lagerkapazität sollten immer mit einem Fachmann geplant werden (Statik und Brandschutz).

Tabelle 5



Belüftung

Die Belüftung des Pellets Lagers ist notwendig, weil frisch hergestellte Holzpellets ausdünsten und gesundheitsgefährdete Konzentrationen von Kohlenmonoxid bilden können. Ebenso kann sich durch Rückströmung aus der Feuerungsanlage eine CO Konzentration im Lager ergeben.

Kleine und mittlere Lager mit kurzen Befüllleitungen unter 2 Meter können über das Befüllsystem mit Lüftungsdeckeln sicher und kostengünstig belüftet werden.

Ansonsten kann eine mechanische Belüftung mit einem saugenden Ventilator im Interwallbetrieb eingebaut werden. Hierfür muss eine zusätzliche ausreichend dimensionierte Zuluftleitung installiert werden, sonst werden ggf. bei Unterdruck Rauchgase oder Glut aus dem Kessel gesaugt.



Feuchtigkeit

Holzpellets können durch Feuchtigkeit aufquellen und sind dann für die Verbrennung ungeeignet. Feuchte Wände oder Räume mit einer relativen Luftfeuchte von über 80 % sind für Holzpellets ungeeignet. In Räumen mit feuchten Wänden sollten vorzugsweise Fertiglager eingesetzt werden.



Vorgefertigte Lagersysteme

Vorgefertigte Lagersilos erfüllen die Anforderungen zur Lagersicherheit und Pelletsqualität. Sie lassen sich je nach Ausführung innerhalb wie außerhalb von Gebäuden frei aufstellen. Es wird zwischen luftdurchlässigen Gewebesilos und luftundurchlässigen Silos unterschieden.

Die meisten luftdurchlässigen Gewebesilos benötigen keinen Absaugstutzen, brauchen jedoch eine Öffnung um den Überdruck beim Einblasen der Pellets zu reduzieren.

Pellets Sacksilo 1

Holzpellets Sacksilo im Kellergewölbe 2

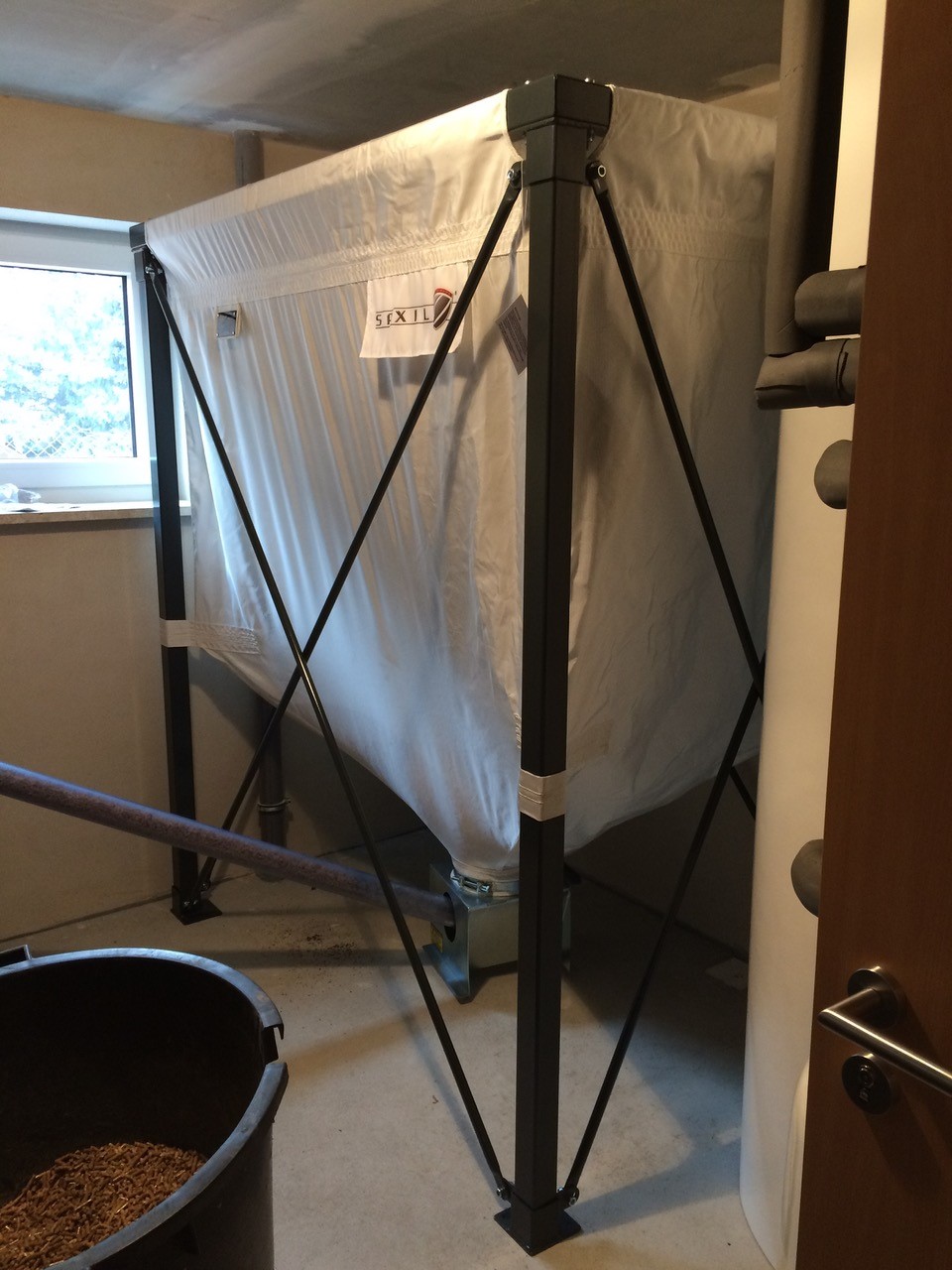

Holzpellets Sacksilo Schneckenannahme 3

Sie suchen bewährte Hersteller mit guten Referenzen Setzten Sie sich mit uns in Verbindung. Wir empfehlen Ihnen passende Profis.

Individuell gebautes Lagersystem

Holzpelletssilo im Dachboden

Pellets - Silo, Schrägboden über Eck



Pellets - Bunker - Revisionsöffnung mit Sichtfenster

Holzpelletslager Dresden

Sie suchen einen Profi, der Ihnen Ihr Lager individuell gestaltet? Setzten Sie sich mit uns in Verbindung. Wir empfehlen Ihnen passende Profis.



Lagerreinigung

Gern beraten wir Sie persönlich: 0351 810 71 330.
